Как заряжать электромобиль дома: розетка, станция и мощность

Домашняя зарядка удобна, когда автомобиль стоит у дома несколько часов подряд. Подходящую мощность определяют по вашей электросети и машине: станция на 11 кВт не даст 11 кВт, если дом или бортовое зарядное устройство автомобиля рассчитаны на меньшее. Для ежедневных поездок нередко хватает более спокойного режима зарядки за ночь.

Ниже — ориентиры для частного дома и гаража, расчёт времени и вопросы электрику. Монтаж, выбор защиты и проверку линии поручайте специалисту: состояние конкретной проводки по фотографии розетки оценить нельзя.

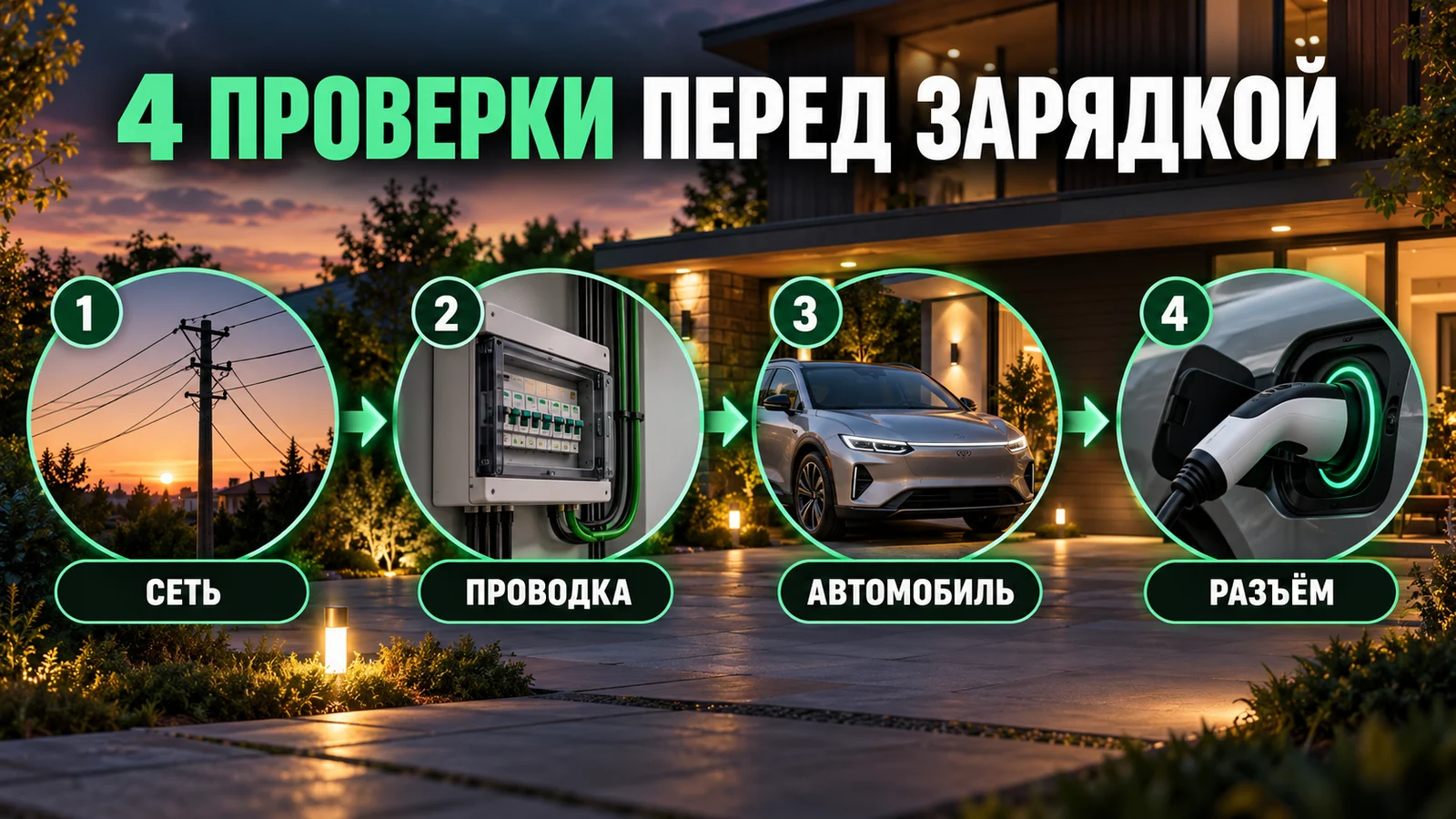

С чего начать: четыре проверки

• Узнайте выделенную мощность дома и вспомните, какие приборы работают ночью: отопление, бойлер, плита, насос.

• Покажите электрику ввод, щит и путь кабеля до парковочного места. Он оценит линию, защиту, заземление и допустимую длительную нагрузку.

• В спецификации автомобиля найдите предел зарядки переменным током (AC). Показатель быстрой зарядки постоянным током (DC) здесь не подходит.

• Проверьте физический разъём автомобиля, зарядного кабеля и станции. Для машины из Китая смотрите порт именно выбранного экземпляра.

Для автомобильных зарядных цепей в России действует специальный ГОСТ Р 50571.7.722-2017. Он охватывает требования к электроустановке, поэтому выбор автоматики и проводки зависит от проекта, а не только от мощности станции на упаковке.

Можно ли заряжать электромобиль от обычной розетки

Портативное зарядное устройство с блоком контроля допускает питание от подходящей розетки, если это предусмотрено руководством автомобиля и самого устройства. Такая схема может быть удобна при небольшом пробеге или как временное решение. Электрик должен подтвердить состояние контактов, линии и защиты при длительной нагрузке; старую или неизвестную розетку нельзя считать пригодной лишь потому, что вилка в неё входит.

В руководстве Kia EV9 производитель разрешает портативную зарядку только при соответствии розетки нормам и параметрам устройства. Руководство Tesla для портативного зарядного кабеля отдельно запрещает удлинители, тройники и сетевые фильтры. Те же ограничения следует проверить в инструкции к вашему кабелю.

Нагрев вилки, запах пластика, потемнение розетки или срабатывание защиты — повод прекратить зарядку и вызвать электрика. Не пытайтесь решить проблему повышением номинала автомата или самодельным переходником.

Когда нужна настенная зарядная станция

Стационарная станция, или wallbox, удобна при регулярной зарядке: кабель хранится у места парковки, ток задаётся под линию, а в некоторых моделях можно ограничивать нагрузку дома. Сама станция не заменяет проверку ввода и монтаж отдельной линии. Её мощность согласуют с доступным резервом сети и пределом бортового зарядного устройства автомобиля.

В технических данных Schneider Electric EVlink Home указаны варианты 3,7 кВт при 16 А и одной фазе, 7,4 кВт при 32 А и одной фазе, 11 кВт при 16 А и трёх фазах. Это номиналы конкретной линейки, а не разрешение подключить такую нагрузку к любому дому.

Почему мощность станции не равна скорости зарядки

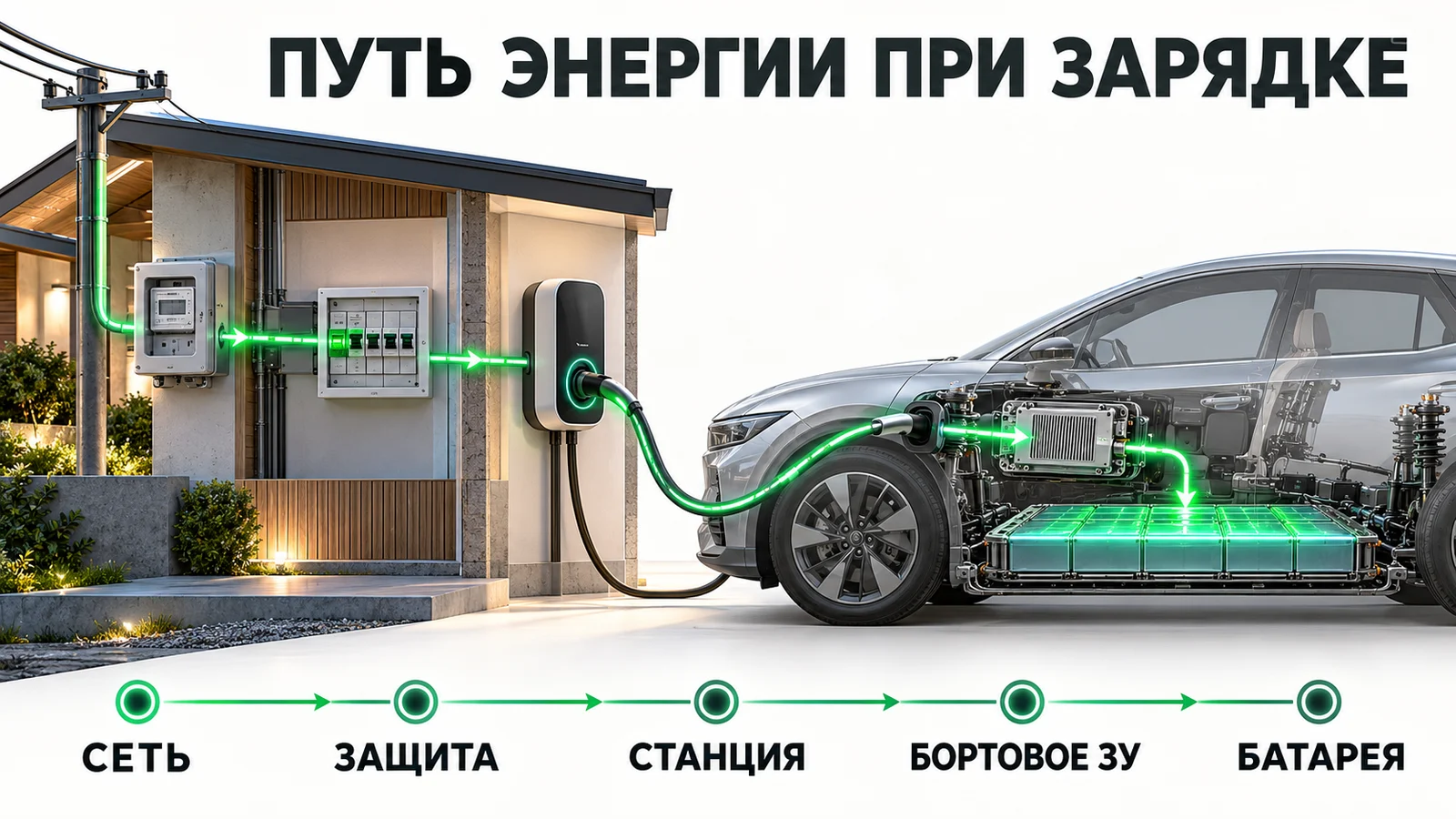

Энергия проходит через домашнюю сеть, линию, зарядное устройство и бортовой преобразователь автомобиля. При зарядке переменным током именно бортовое устройство преобразует энергию для батареи. Если машина принимает по AC максимум 7 кВт, настенная станция на 11 кВт не сделает процесс быстрее. Ограничение может возникнуть и раньше: из-за настроенного тока, доступной мощности дома или температуры батареи.

Принцип работы бортового устройства и зависимость скорости от его возможностей описаны в справке Tesla по зарядке AC. Перед покупкой станции сверяйте параметры конкретной комплектации автомобиля, а не только общую страницу модели.

Одной фазы достаточно или нужны три

Одна фаза при номинальных 230 В и токе 10 А даёт около 2,3 кВт на входе. При 16 А получится около 3,7 кВт; при 32 А около 7,4 кВт. Три фазы при 16 А на фазу дают около 11 кВт. Эти расчётные значения не описывают возможности конкретной розетки. Реальные ограничения должен установить электрик после проверки подключения.

Трёхфазная станция имеет смысл, когда у дома есть подходящий ввод и автомобиль умеет принимать заряд по нескольким фазам. Покупать её только ради цифры 11 или 22 кВт не стоит: некоторые автомобили ограничены одной фазой даже при подключении к трёхфазной станции.

Сколько часов будет заряжаться машина дома

Для грубой оценки умножьте ёмкость батареи на долю заряда, которую нужно восполнить, и разделите на доступную мощность AC. Например, у условного электромобиля с батареей 80 кВт·ч переход с 20 до 80% требует около 48 кВт·ч энергии в батарее. При 3,7 кВт теоретический минимум — 13 часов, при 7,4 кВт — около 6,5 часа. Реальное время больше из-за потерь и изменения мощности в течение сессии. Эти цифры не относятся к конкретной модели из каталога.

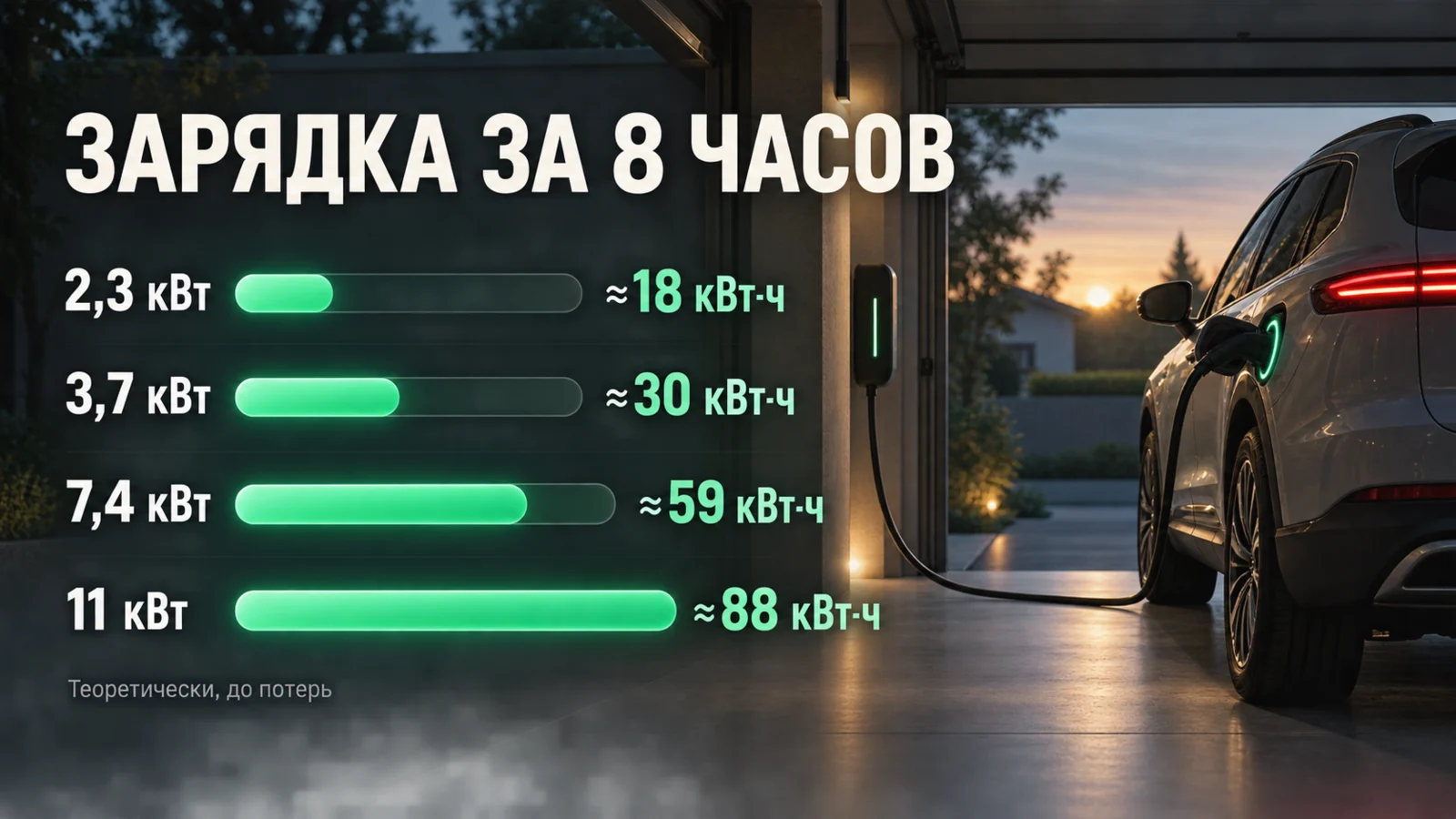

Для повседневного выбора считайте, сколько энергии расходуете за обычный день. Если потрачено 12 кВт·ч, даже 2,3 кВт на входе за восемь часов теоретически дадут запас времени. Точный режим зависит от потерь, состояния сети и настроек машины.

Нужно ли заряжать дома подключаемый гибрид

Подключаемый гибрид или автомобиль с бензиновым генератором тоже может использовать домашнюю зарядку, если у него есть зарядный порт. Для коротких ежедневных поездок зарядка помогает чаще ездить на электричестве. Но гибрид без внешней зарядки к розетке подключить нельзя. Уточните тип силовой установки, ёмкость батареи и допустимую мощность AC конкретной версии: эти параметры отличаются даже внутри одной модельной семьи.

Китайский автомобиль: какой разъём проверить

Китайский стандарт GB/T и европейский Type 2 используют разные разъёмы. Порт быстрой зарядки DC нужно рассматривать отдельно от домашней зарядки AC. Рынок поставки, год и конкретная версия автомобиля меняют состав кабелей и оборудования, поэтому перед заказом попросите фотографию порта, штатного кабеля и страницу заводской спецификации.

Различия стандартов описаны у производителя зарядных компонентов Phoenix Contact. Если предполагается переходник, проверяйте его совместимость и допустимые токи с поставщиком оборудования и монтажником. Подключение должно быть проверено на конкретной машине и станции.

Где разместить зарядку и как считать расходы

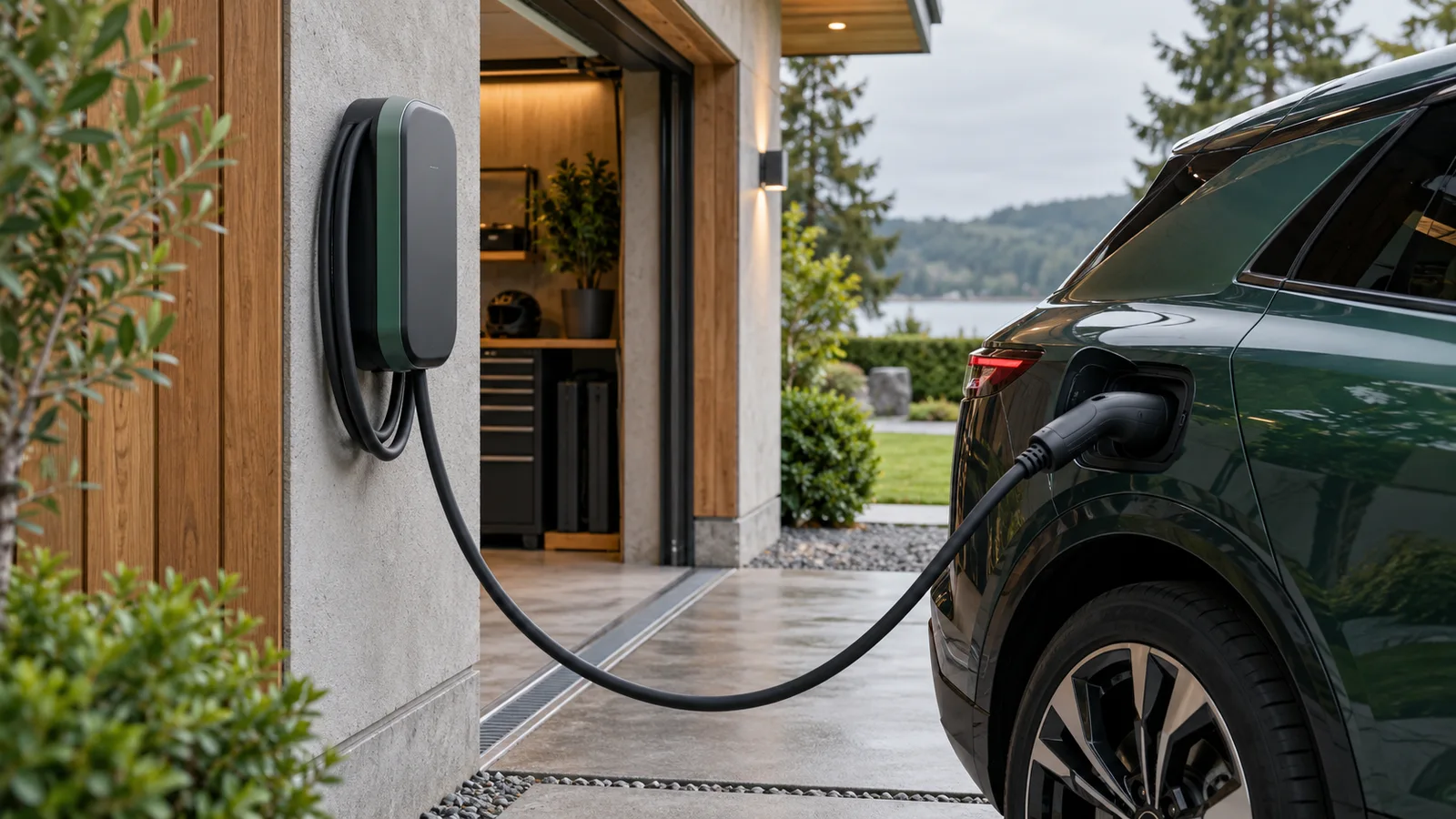

Место станции выбирают с учётом того, как автомобиль обычно паркуется и с какой стороны расположен порт. Кабель должен доходить без натяжения и не лежать на проходе. Для гаража и открытого навеса специалист подбирает оборудование по условиям установки и прокладывает линию с учётом влаги, температуры и механической защиты.

Стоимость зарядки считают по показаниям счётчика и вашему действующему тарифу: потребление из сети умножают на цену киловатт-часа. Тарифы различаются по региону и схеме учёта, поэтому универсальную цену километра здесь приводить бессмысленно. Если есть ночной тариф, проверьте время его действия в договоре и возможность настроить расписание в машине или станции.

Что передать электрику и продавцу автомобиля

• Адрес установки, документы на выделенную мощность и фотографии щита, ввода, места парковки.

• Перечень крупных домашних потребителей и время их работы.

• Планируемую длину линии до парковочного места и условия установки: помещение или улица.

• Модель, рынок и год автомобиля, фотографию AC-порта и паспортный предел бортовой зарядки.

• Желаемое время зарядки после обычного дневного пробега, а не только ёмкость батареи.

По итогам осмотра электрик сможет предложить допустимый режим зарядки и оборудование. Продавец автомобиля должен подтвердить, что порт, кабель и бортовое устройство выбранной машины подходят под этот режим.

Что делать, если парковка не у частного дома

В общем гараже или на парковке многоквартирного дома сначала выясните, кто управляет местом установки и откуда разрешено питать оборудование. Попросите специалиста оценить возможность отдельной линии и учёта потребления. Не тяните бытовой удлинитель из квартиры к автомобилю: такая схема не заменяет проект подключения и создаёт риск для других людей.

Итог

Начните с обычного маршрута и доступной мощности дома. Проверенная розетка с подходящим портативным устройством может закрыть небольшой пробег; для регулярной зарядки удобнее отдельная линия и настенная станция. В обоих случаях окончательные параметры определяют состояние электросети и спецификация выбранного автомобиля.

Если вы ещё выбираете машину из Китая, посмотрите электромобили и гибриды в каталоге. При расчёте конкретного варианта запросите у менеджера фотографию зарядного порта, мощность AC и перечень штатных кабелей. Про зимнюю зарядку и маршрут есть отдельный разбор.
